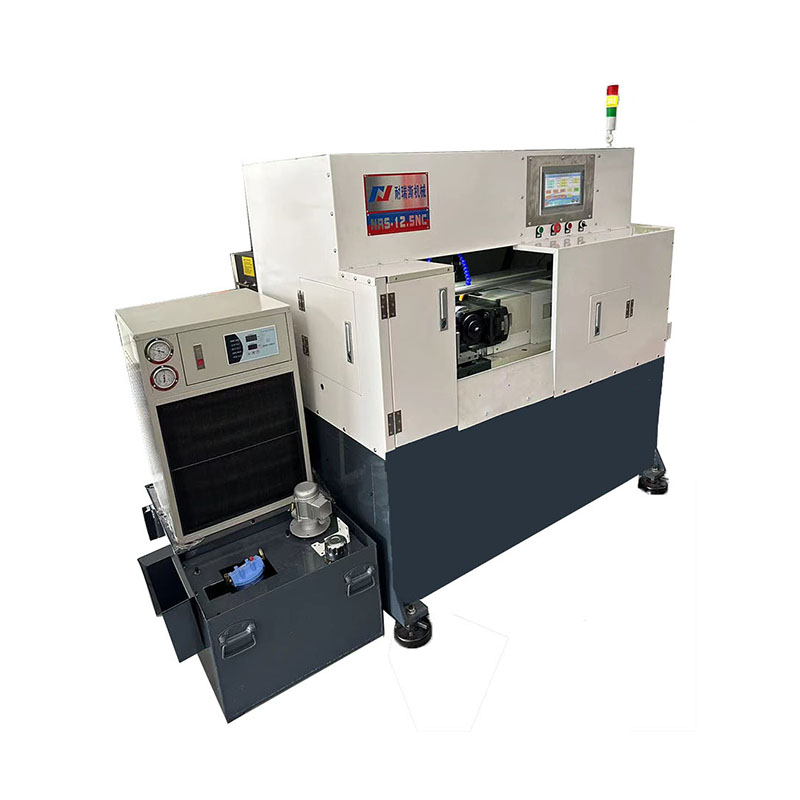

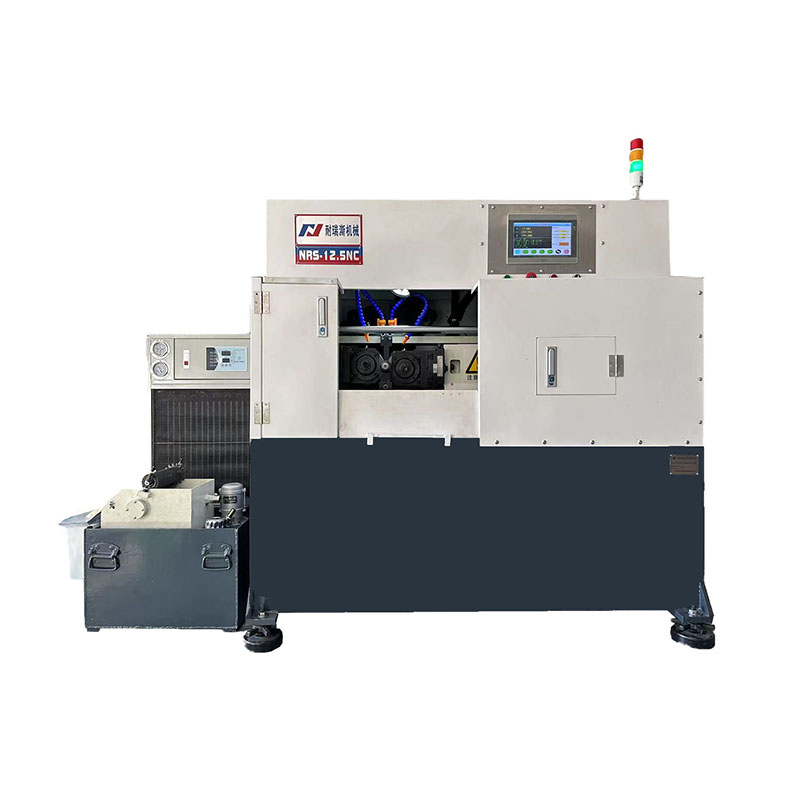

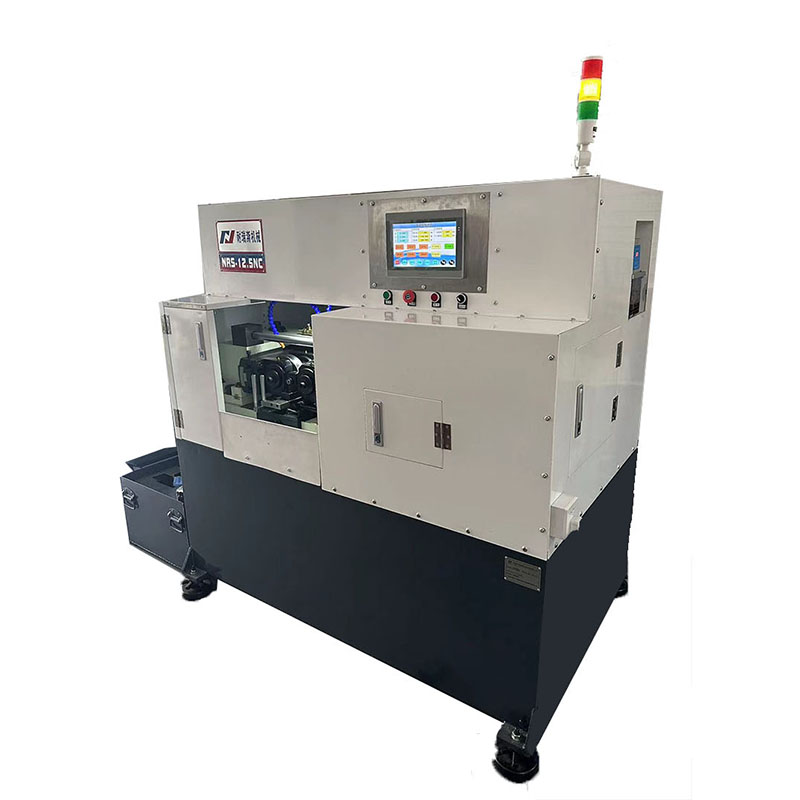

High Speed Precision Thread -valssauskone on uusi malli, jonka yhtiömme on kehittänyt itsenäisesti. High Speed Precision Thread -kierrekoneessa on kiinteä kuori, edistynyt digitaalinen kosketusnäyttö ja ohjausohjelma, korkea tarkkuus, yksinkertainen käyttö, jota käytetään laajalti hampaiden jyrsinnässä, pyällessä ja muissa kierteiden muodostusprosessoinnissa.
High Speed Precision Thread -valssauskone on uusi malli, jonka yhtiömme on kehittänyt itsenäisesti. High Speed Precision Thread -kierrekoneessa on kiinteä kuori, edistynyt digitaalinen kosketusnäyttö ja ohjausohjelma, korkea tarkkuus, yksinkertainen käyttö, jota käytetään laajalti hampaiden jyrsinnässä, pyällessä ja muissa kierteiden muodostusprosessoinnissa.
1.työkappaleen kiristystyyppi ja läpivientityyppinen valssauskone
Digitaalista ilmaisinta (valinnainen) voidaan käyttää karan kulma-asetuksen hienosäätämiseen
2. Vasenta ja oikeaa karaa käyttävät omat itsenäiset moottorinsa, ja hampaiden väliset poikkeamat eliminoidaan synkronisella ohjauksella täydellisen rullan saavuttamiseksi
3. Rullan nousun säätöä ohjataan NC-näytön syöttöarvolla
4. Käsittelyolosuhteet ja mittakorjaus tallennetaan dataan, ja tietojen toisto on erittäin yksinkertaista toistuvan käsittelyn aikana
5. Vakio 3-akselinen, valinnainen 2-akselinen CNC-rakenne, yksinkertaisen komennon avulla voidaan suorittaa monimutkainen valssauskäsittely
6. Korkean jäykkyyden omaava lineaarinen ohjauskisko ja halkaisijaltaan suuri kuularuuvi käytetään oikean karapöydän vakauden toteuttamiseen
7. Paranna edellinen malli, muuttamalla data komento voi helposti suorittaa pitch matching
8. Ei-hydraulinen tyyppi suotuisa ympäristönsuojelu, lämpötilan muutoksen vaikutuksesta johtuva koneistustarkkuus on pieni, tarkkuus on vakaa
Tekniset tiedot |
NRS-15NC |
|
tuotteen nimi |
High Speed Precision Thread Rolling Machine |
|
Lankavalikoima |
Syvärulla MAX. halkaisija |
40 mm |
Rullauksen läpi MAX. halkaisija |
25 mm |
|
Pituusalue (syötteessä) |
80 mm |
|
Pituusalue (syötteen läpi) |
3000mm |
|
Karan nopeus |
1½70 rpm/min CVT |
|
Oikean karan syöttönopeus |
MAX.1000mm/min |
|
Karojen välinen etäisyys |
140mmï½220mm |
|
Karan liike |
80 mm |
|
Karan kiertokulma |
±6° |
|
Korkeus peruspisteestä karan keskipisteeseen |
125mm |
|
Palloruuvin voitelu |
Automaattinen pakkovoitelu |
|
Oikean karan ohjauspinnan voitelu |
||
Kierteen vierittimet |
MAX. halkaisija |
175 mm |
Poran halkaisija |
54 mm |
|
Leveysalue |
80 mm |
|
Keskeinen tapa |
|
|
Moottoriteho karakäytölle |
servomoottori 2×3,1kw |
|
Collant teho |
0,09 kW |
|
Max vierintäpaine |
150 KN |
|
Korkeus lattiasta karan keskipisteeseen |
950mm |
|
Toiminta vaati tilaa |
1600mm * 1300mm * 1900mm |
|
Nettopaino |
1500kg |
|
Ohjausakselien lukumäärä |
3 akselia |
|
Oikean karan liikkuva servomoottori |
5.1kw |
|
Min.ohjeyksikkö |
Suora akseli |
0,001 mm |
Pyörimisakseli |
0,001° |
