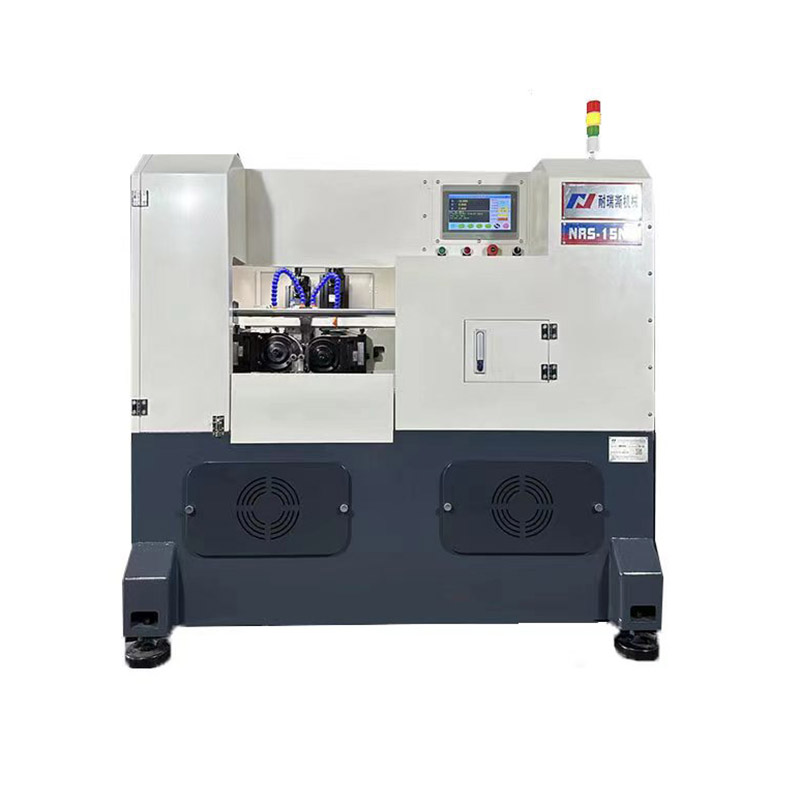

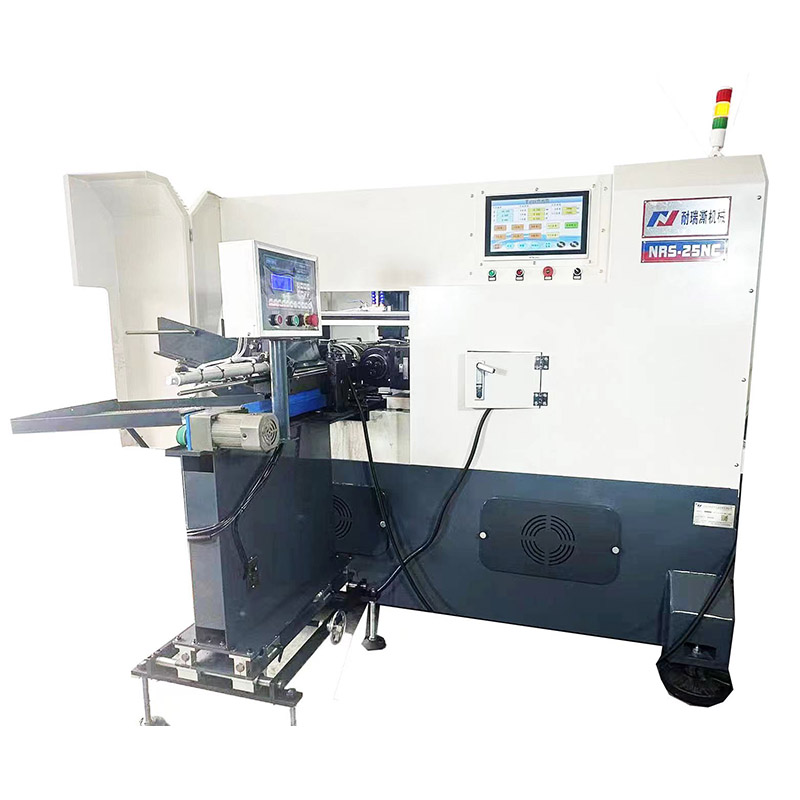

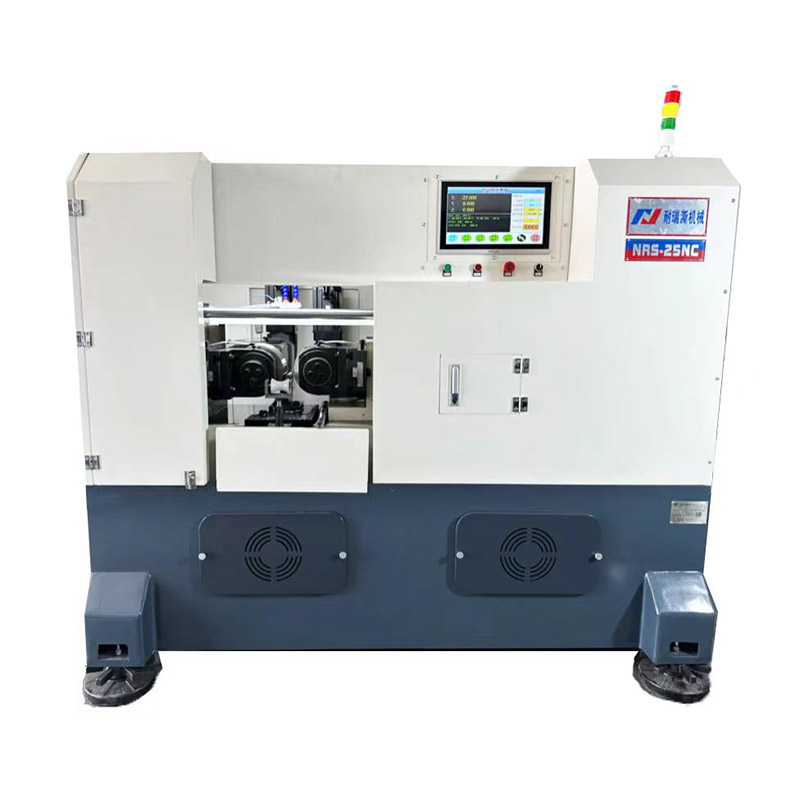

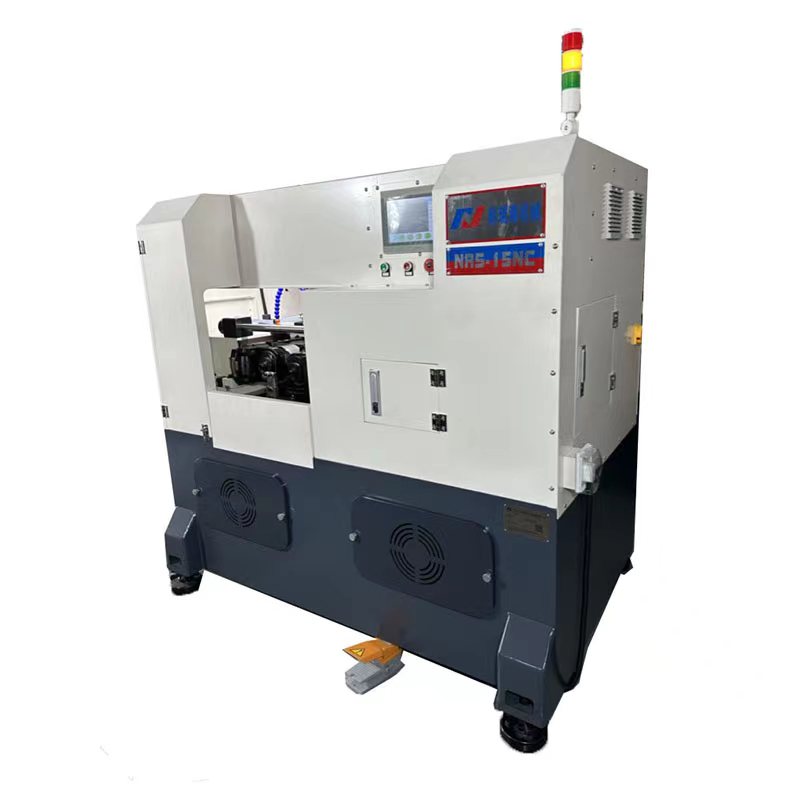

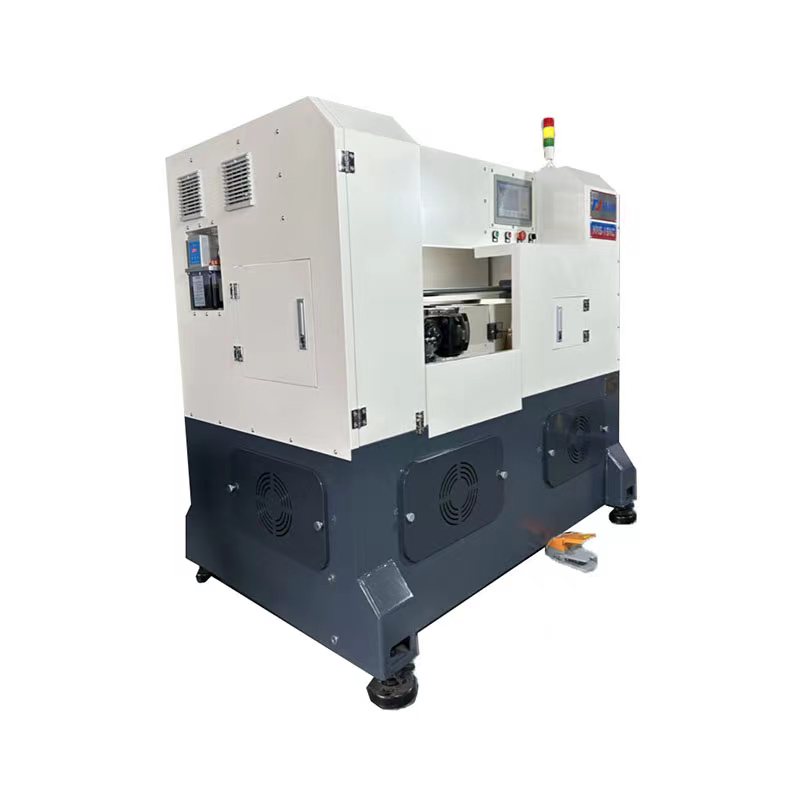

CNC-servomoottorin langanvalssauskone

CNC-servomoottorin langanvalssauskone

I 、 Tämän CNC -langan valssauskoneen pääominaisuudet:

   A. Mallikoodi on servomoottoriveto, enimmäislähtö 30 tons.

  B. Seuraavat työkappaleet voidaan tehdä rullan tyypin mukaan:

   1. [Syötteessä]: Usein käytetty 55 ° ja 60 ° kolmion kierre, CNC-langan valssauskone voi käsitellä työkappaleen:

       Halkaisija ≤φ80 mm, nousu ≤ 8,0 mm, enimmäispituus on 150 mm

  2.

C. Rakenteelliset piirteet: Servomoottorit ohjaavat kaksi rullaakselia, ja servomoottorit rullataan syöttöakseliin

     Helmitangon siirto syötteeseen.

D. Tämä valssauskone voi myös käsitellä erilaisia ​​hammasmuototuotteita, kuten: matohampaat, trapetsoidiset hampaat, pallo

   Ruuvi, rullaus, kynnys, liikkuvuus ura jne. On määritettävä piirustuspinnan mukaan.

II 、 Tekniset eritelmät:

 1. Liikkuvan langan ulkoreunanhalkaisija: φ3 ~ φ80 mm

 2. Vierailun sävelkorkeus: 0,6 ~ 8,0 mm

 3. Karanopeus: 10 ~ 60 rpm (vaihdettavuussäätely)

 4.

 5. Karan ulomman halkaisija: φ75mm (H7)

 6.

 - - Yleiset yleiset eritelmät ovat 35, 40, 50, 60, 70, 100 mm

  Kahden karan välinen enimmäisetäisyys: 280 mm

 8. Vähimmäisetäisyys kahden karan välillä: 180 mm

 9. Enimmäisvalssauspaine: 30 tons

 Klo 10. Roller Drive hevosvoima: 11 kW

 Klo 11. Ruoki työntövoiman hevosvoima: 5,5 kW

 12. Korkeus maasta rullakeskukseen: 1050 mm

 13. Lattiapinta -ala: 2100LMM*1600WMM*2100HMM

 14. Nettopaino: 3200 kg; Bruttopaino: 3000 kg
