Kuinka CNC-servomoottorilla toimiva kierteiden valssauskone voi parantaa tarkkuutta, tuottavuutta ja kierteiden laatua

Artikkelin tiivistelmä: A CNC-servomoottorin kierteiden valssauskoneon suunniteltu valmistajille, jotka tarvitsevat tarkkaa, toistettavaa ja tehokasta langanmuodostussuorituskykyä.NEREStarjoaa NRS-25NC/NRS-15NC-sarjan, jossa on servokäyttöiset rullaakselit ja syöttöliike, jopa 30 tonnin vierintäpaine ja kierteen halkaisijaalue φ3–φ80 mm. Tässä artikkelissa selitetään sen käyttöedut, tekniset tiedot, sovellukset ja keskeiset tekijät, jotka on otettava huomioon valittaessa CNC-kierrevalssausratkaisua.

Sisällysluettelo

• Miksi CNC-servotekniikka on tärkeää kierteen valssauksessa?
• Mitkä ovat CNC-servomoottorin kierrevalssauskoneen tärkeimmät ominaisuudet?
• Mitkä ovat tärkeimmät tekniset tiedot?
• Mitä sovelluksia se voi käsitellä?
• Mitä etuja valmistajat voivat odottaa?
• Kuinka sinun pitäisi valita oikea lankarullakone?
• Miksi koneen konfiguraatiolla on merkitystä tuotannossa?
• Usein kysytyt kysymykset
• Johtopäätös

Miksi CNC-servotekniikka on tärkeää kierteen valssauksessa?

Kierteiden valssaus on kylmämuovausprosessi, jossa kovetetut muotit kohdistavat painetta työkappaleeseen kierteiden muodostamiseksi leikkaamatta pois materiaalia. Tarkkuuskiinnittimiä, akseleita, ruuveja, matoihin liittyviä komponentteja ja muita kierreosia valmistaville valmistajille on tärkeää valvoa rullan liikettä ja syöttöä tarkasti.

CNC-servomoottorinen kierteiden rullauskone parantaa tätä prosessia käyttämällä servomoottoreita rullan akseleiden ja syöttöliikkeen ohjaamiseen. NERES-määritysten mukaan kaksi rullaakselia ovat servokäyttöisiä, kun taas syöttöakselissa on myös servoohjaus. Tämä kokoonpano tarjoaa koordinoidumman liikejärjestelmän vaativiin langanmuodostustoimintoihin.

Verrattuna perusmekaaniseen asennukseen, CNC-servo-ohjaus voi helpottaa tuotantoparametrien hallintaa ja toistamista. Tämä on erityisen arvokasta, kun valmistajat tarvitsevat vakaan mittasuorituskyvyn toistuvien tuotantoerien välillä.

Ostajille, jotka tutkivat CNC-servomoottorin kierteiden valssauskonetta, tärkeimpiä näkökohtia ovat työkappaleen mitat, kierteen nousu, valssauspaine, karan nopeus, suutinkokoonpano ja vaadittu tuotantomenetelmä.

Mitkä ovat CNC-servomoottorin kierrevalssauskoneen tärkeimmät ominaisuudet?

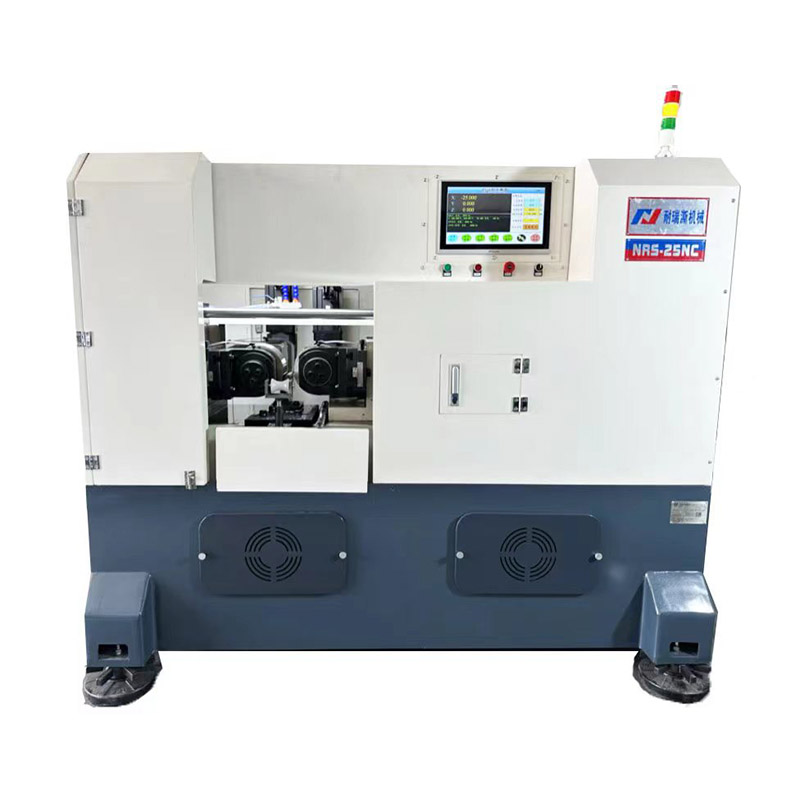

NERES NRS-25NC/NRS-15NC -sarja yhdistää servokäyttötekniikan jäykkään kierteen muodostavaan rakenteeseen. Sen muotoilu on tarkoitettu sopimaan sekä yleisiin kolmiomaisiin kierteisiin että laajempaan valikoimaan erikoistuneita hammasprofiileja valituista valssaimeista ja työkappaleen piirustuksesta riippuen.

• Servomoottorikäyttö:Rullaakseleita ja syöttöliikettä ohjataan servomoottorien kautta.
• Suuri vierintävoima:Suurin valssauspaine saavuttaa 30 tonnia.
• Laaja työkappalevalikoima:Valssaimen ulkohalkaisijat ovat φ3 - φ80 mm.
• Joustava nousukyky:Kierrevälit 0,6 - 8,0 mm ovat tuettuja ilmoitettujen teknisten tietojen puitteissa.
• Muuttuva karan nopeus:Karan nopeus on säädettävissä 10 - 60 RPM portaattomalla nopeudensäädöllä.
• Useita muotoilumahdollisuuksia:Veto- ja rullakokoonpanosta riippuen koneella voidaan käsitellä kierukkahampaita, puolisuunnikkaan muotoisia hampaita, kuularuuveihin liittyviä profiileja, pyällettyjä ja vieriviä uria.

Tämä yhdistelmä tekee koneesta sopivan valmistajille, jotka etsivät joustavaa alustaa yhden vakiokierregeometrisen laitteiston sijaan.

Mitkä ovat tärkeimmät tekniset tiedot?

Tekniset tiedot ovat kriittisiä arvioitaessa, sopiiko kone tietylle tuotantolinjalle. Seuraavassa taulukossa on yhteenveto NERES CNC -servomoottorimallin julkaistuista teknisistä tiedoista.

Yleisesti käytettyjen 55° ja 60° kolmiomaisten kierteiden syöttövalssauksessa julkaistut tekniset tiedot osoittavat halkaisijaltaan enintään φ80 mm:n työkappaleita, joiden enimmäisjako on 8,0 mm ja enimmäispituus 150 mm. Läpisyöttövalssaus on saatavana myös yleisesti käytetyille 55° ja 60° kolmiomaisille kierteille, joiden jako on enintään 8,0 mm, asianmukaisen asennuksen mukaan.

Mitä sovelluksia se voi käsitellä?

Yksi servo-ohjatun kierteiden valssauksen suurimmista eduista on sen kyky tukea erilaisia ​​muovausvaatimuksia sopivan muotin valinnan ja koneen konfiguroinnin avulla.

Tyypillisiä käsittelymahdollisuuksia ovat:

• 55° ja 60° kolmiomaiset kierteet
• Madon hampaiden profiilit
• Trapetsimuotoiset hammasprofiilit
• Palloruuviin liittyvät rullaussovellukset
• Pystytystoiminnot
• Rullaavat urat
• Muut räätälöidyt hampaiden muodot teknisten piirustusten perusteella

Todellinen työstökyky tulee aina varmistaa työkappaleen piirustuksen, materiaalin, vaaditun kierreprofiilin, muotin suunnittelun, halkaisijan, nousun ja valmistustavan perusteella. Tämä on erityisen tärkeää erikoiskomponenteille, joissa vakiokierremitat eivät välttämättä päde.

Mitä etuja valmistajat voivat odottaa?

1. Hallittu liike

Servokäyttöiset rulla-akselit tarjoavat koordinoidun liikkeenhallinnan. Tämä voi auttaa valmistajia luomaan toistettavat käsittelyolosuhteet, kun ne tuottavat samanlaisia ​​komponentteja.

2. Joustavat tuotantoparametrit

Karan nopeusalue 10–60 RPM portaattomalla säädöllä mahdollistaa tuotantoparametrien säätämisen työkappaleen ja muovausvaatimusten mukaan.

3. Suuri muovauskapasiteetti

Suurin 30 tonnin valssauspaine on suunniteltu vaativiin kylmämuovaussovelluksiin. Vierintävoiman ja servoohjatun liikkeen yhdistelmä luo perustan sopivan kokoisten kierrekomponenttien vakaalle tuotannolle.

4. Useita käsittelyvaihtoehtoja

Valmistajat eivät välttämättä tarvitse erillisiä laitteita jokaiseen hampaanmuodostusoperaatioon. Sopivilla rullilla ja teknisellä validoinnilla yksi alusta voi tukea erilaisia ​​profiileja, mukaan lukien kierteet, uurteet ja rullaurat.

5. Soveltuu teollisuustuotantoon

Koneen vankka rakenne, 11 kW:n rullakäyttö, 5,5 kW:n syöttöpropulsiojärjestelmä ja noin 2100 × 1600 × 2100 mm:n jalanjälki tekevät siitä sopivan teollisiin tuotantoympäristöihin, joissa laitteiden vakaus ja toistettavuus ovat tärkeitä.

Kuinka sinun pitäisi valita oikea lankarullakone?

Koneen valitseminen vain suurimman paineen tai moottorin tehon perusteella voi johtaa sopimattomaan kokoonpanoon. Luotettavampi hankintaprosessi alkaa todellisista komponenttivaatimuksista.

1. Määritä työkappaleen halkaisija:Vahvista tuotantoon vaadittava aihion pienin ja suurin halkaisija.
2. Vahvista langan nousu:Vertaa vaadittua nousua koneen tukemaan alueeseen.
3. Määritä rullausmenetelmä:Päätä, onko syöttö- vai läpisyöttörullaus sopivaa.
4. Tarkista langan geometria:Vakiokolmiokierteet ja erikoisprofiilit saattavat vaatia erilaisia ​​muotteja ja kokoonpanoja.
5. Arvioi tuotantomäärä:Suurtuotanto voi hyötyä enemmän CNC-ohjauksesta ja automaattisesta ruokintaintegraatiosta.
6. Tarkista koneen mitat:Varmista riittävä työpajatila koneelle, käyttäjän pääsylle, materiaalin käsittelylle ja huollolle.
7. Keskustele piirustuksesta valmistajan kanssa:Epätyypillisten komponenttien osalta tekninen vahvistus ennen ostoa voi vähentää konfigurointiriskejä.

NERES asettuu kiinalaisena kierteiden valssauskoneiden, kierteiden valssaussuuttimien, kierretyökalujen ja niihin liittyvien laitteiden valmistajana ja toimittajana. Sen tuotevalikoimaan kuuluvat myös automaattiset CNC-kierteiden valssauskoneet ja muut kierteenmuodostusratkaisut.

Miksi koneen konfiguraatiolla on merkitystä tuotannossa?

Kierteen vierintäkyky riippuu muustakin kuin itse koneesta. Koneen, valssausmuotin, työkappaleen materiaalin, aihion halkaisijan, voitelun, kierteen geometrian ja työstöparametrien välinen suhde määrää lopputuloksen.

Esimerkiksi sama kone voi vaatia erilaisia ​​telamalleja, kun vaihdetaan perinteisestä kolmiomaisesta kierteestä erikoishammasprofiiliin. Samoin työkappaleen materiaalin tai kierteen nousun muuttaminen voi vaatia parametrien säätöjä.

Ammattimaisen toimittajan tulee siksi arvioida komponenttipiirustus ennen lopullisen kokoonpanon suosittelemista. Tämä suunnittelusuuntautunut lähestymistapa on erityisen hyödyllinen ostajille, jotka hankkivat räätälöityjä kierteiden valssauskoneita Kiinan tehtaalta.

NERES kertoo, että sen CNC-kierrevalssausratkaisut voidaan räätälöidä asiakkaan tarpeiden mukaan ja tarjoaa teknistä tukea sopivien laitteiden valinnassa.

Usein kysytyt kysymykset

Mikä on CNC-servomoottorin kierteiden valssauskone?

Se on CNC-ohjattu kierteenmuodostuskone, joka käyttää servomoottoreita rullan akselien ohjaamiseen ja syöttöliikenteeseen. NERES NRS-25NC/NRS-15NC-sarja on suunniteltu kierteiden valssaukseen ja muihin muovaustoimintoihin, kuten urien pyällettämiseen ja rullaukseen, telan kokoonpanosta riippuen.

Minkä kierteen halkaisijan NERES-kone voi käsitellä?

Julkaistuissa eritelmissä on lueteltu rullakierteen ulkohalkaisija-alue φ3–φ80 mm ja valssauskierteen nousualue 0,6–8,0 mm.

Mikä on suurin vierintäpaine?

Suurin ilmoitettu valssauspaine on 30 tonnia. Todelliset työstöolosuhteet tulee arvioida työkappaleen, materiaalin, kierteen geometrian ja valssausmuotin mukaan.

Voiko tällä koneella käsitellä erikoishammasprofiileja?

Kyllä. Valmistajan mukaan koneella voidaan työstää kierukkahampaita, puolisuunnikkaan muotoisia hampaita, kuularuuviin liittyviä profiileja, urituksia, vieriviä uria ja muita hampaiden muotoja, kun tarvittava konfiguraatio määritetään työkappaleen piirustuksesta.

Mitä minun tulee antaa tarjousta pyytäessä?

Tarkan suosituksen saamiseksi ostajien tulee toimittaa työkappaleen piirustus, materiaali, aihion halkaisija, valmiin kierteen halkaisija, nousu, kierteen pituus, tarvittava tuotantomäärä ja haluttu valssausmenetelmä. Näiden tietojen avulla toimittaja voi arvioida koneen konfiguraatiota ja sopivia valssausmuotteja tarkemmin.

Johtopäätös

CNC-servomoottorinen kierteiden valssauskone voi olla arvokas investointi valmistajille, jotka etsivät hallittua muovausta, toistettavaa käsittelyä, joustavien kierteiden tuotantoa ja teollisuuslaatuista valssauskapasiteettia. NERES NRS-25NC/NRS-15NC-sarja tukee φ3–φ80 mm:n valssauskierteitä, 0,6–8,0 mm:n nousuja, portaatonta 10–60 RPM:n karan nopeutta ja jopa 30 tonnin vierintäpainetta.

Jos arvioit koneen vakiokierteitä, erikoishammasprofiileja, uritusta tai muita tarkkuusmuovausvaatimuksia, paras tapa on sovittaa koneen konfiguraatio todellisiin komponenttien piirustus- ja tuotantotavoitteisiisi.Ota yhteyttätyökappaleesi teknisten tietojen ja tuotantovaatimusten kanssa keskustellaksesi sopivasta NERESin CNC-servomoottorin kierrevalssauskoneratkaisusta.
